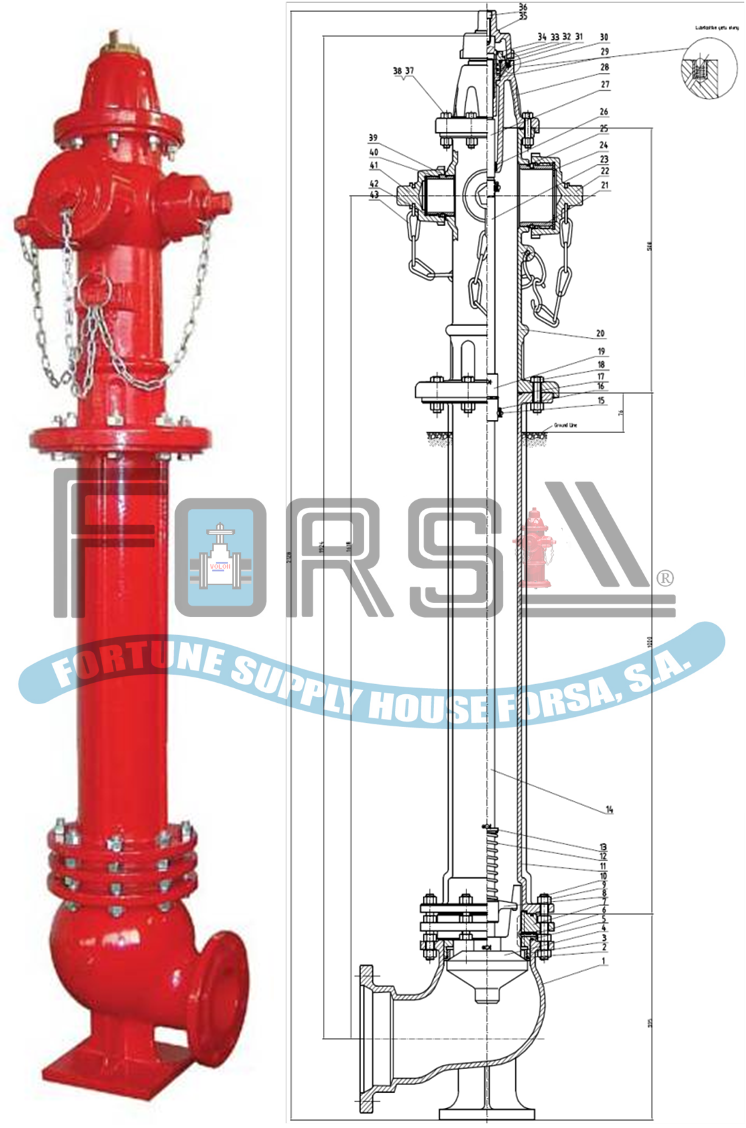

Hidrantes Contra Incendio de Barril Seco - AWWA C502

Hidrante contra incendio AWWA C502.
Certificados UL / FM

Cumple o excede la norma AWWA C502 (más reciente) –Presión de Trabajo 250 psi (17.5 kg/cm2)
Tipos de Conexión de la Base: Bridada cumple con ANSI B 16.1, Clase 125.
Con Junta Mecánica y Campana (para tubería con dimensiones de hierro dúctil) cumple con ANSI/AWWA C111/A21.11.

El sistema de hidrantes consiste en una red de tuberías conectadas a un sistema de bombeo o suministro de agua, para la extinción de incendios, el cual, normalmente, es instalado en el exterior de los distintos complejos urbanísticos desarrollados. A esta red se conectan gabinetes internos, los cuales están provistos de válvulas de control, mangueras, llaves para hidrantes, etc.



Especificación básica

Norma: AWWA C-502 barril seco (ul/fm) tipo tráfico con brida rompible al impacto
Cuerpo: de hierro dúctil
Presión de trabajo: de 250psi
2 salidas laterales: 2-1/2", 1 de bombeo 4-1/2"
Conexión de zapata de JM en: 4" o 6"
Color: Rojo
Sección enterrada: de 3' pies de profundidad
Pentágono de operación.
La parte superior del hidrante se pintará de acuerdo con su descarga, según normas internacionales así:

  • ROJO: Descargas hasta 32 lts/s
  • AMARILLO: Descargas entre 32 y 63 lts/s
  • VERDE:Descargas de más de 63 lts/s


Requerimientos Técnicos Hidrante de Barril Seco AWWA C502, Triple Vía.

Todos los componentes deben ser bien limpiados antes colocarlos.
La entradas deben estar libre y las partes precintadas deben estar cubiertas con aceite de sillico.
Las válvulas se deben proteger de manera eficaz antes y después del montaje y en el proceso de prueba.
Presión de prueba:

  1. casco: 3,45 MPa de presión Tiempo: 60s.
  2. Sello: 3,45 MPa de presión Tiempo: 15s.

Reunida la válvula debe estar bien limpia antes de la colocación.
Observar si el casco esta poco abierta o completamente abierta.

Válvula giratoria.
Un copleé de seguridad de acero inoxidable del vástago resiste la corrosión y asegura una conexión firme entre las secciones del vástago.
El hidrante será diseñado para enterrarlo a 1 metro de profundidad. La tuerca de operación será de 1" de acuerdo con las especificaciones "Pentagon Nacional Standard Nº5" y se abrirá con giro contrario a la rotación de las manecillas del reloj.

INSTALACIÓN TÍPICA DEL HIDRANTE DE BARRIL SECO
